VAN 10L母线电弧光保护装置是南京斯沃电气研发生产的减少或降低电弧光对于人体的伤害；减少或降低电弧光短路故障对于设备的损害；避免变压器因近距离母线故障造成动稳定破坏，延长变压器的使用寿命；缩短电弧光故障切除时间，避免波及站内直流系统造成重大损失；减少因电弧光故障造成设备停运的时间，更快地恢复供电。

南京斯沃电气生产VAN 10L母线电弧光保护装置！

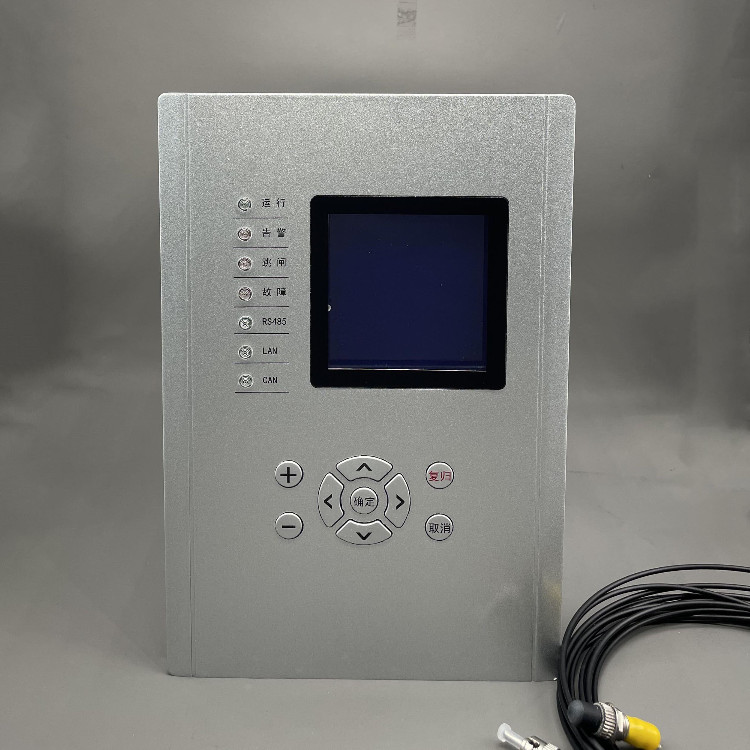

一、VAN 10L电弧光保护装置简介

VAN 10L母线电弧光保护装置配备RS485通信接口，并集成了MODBUS标准通信规约； 外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺，使产品具有很高的电气性能；具有完整的断路器操作回路。

二、发展背景

在我国，中、低压母线短路故障中，重点设备和人员伤害主要由电弧光引起，然而，我国的大多数中低压母线没有设置快速母线保护，而只是采用了简单的消弧装置和变压器后备保护。这些保护智能化较低，动作速度慢，往往会延长故障切除时间，从而进一步扩大设备损坏程度，甚至会引起“火烧连营"的恶性事故，冲击变压器一次运行，影响整个电网的安全运行。

弧光保护系统是我公司根据国内实际情况，吸收国外电弧光保护的特点，结合行业检测及保护配置相关规程，自主研发出具有广泛实用性、高可靠性的新型电弧光保护系统。采用弧光检测和过电流检测双判据原理，具有保护动作速度快、可靠性高等特点。

三、产品选型

四、技术参数

1）额定工作电压AC220、DC220V或DC110V或DC48V  (订货注明)

2）精确工作范围：

 电流：0.08In～10In

 电压：0.5V～1.2Un

 时间：0～100s

3）保护部分精度：

 a) 定值精度：≤±5%；

 b) 时间精度：<±1％*整定时间+35ms

 c) 整组动作时间：≤40ms；

 d) 频率精度：≤±1％；

4)弧光信号：

 输入类型：光纤

 弧光信号输入数量：3

5)通信接口

 数目：2

 电气特性：RS485

 传输方式：异步

 通信协议：         MODBUS

五、电弧光保护系统，主要应用于以下场合：

1）电力变电站

2）火电厂电气段开关柜母线室及馈线柜

3）风电场升压站集电线路开关柜

4）箱式变电站

5）铝镁行业大型直流整流柜
