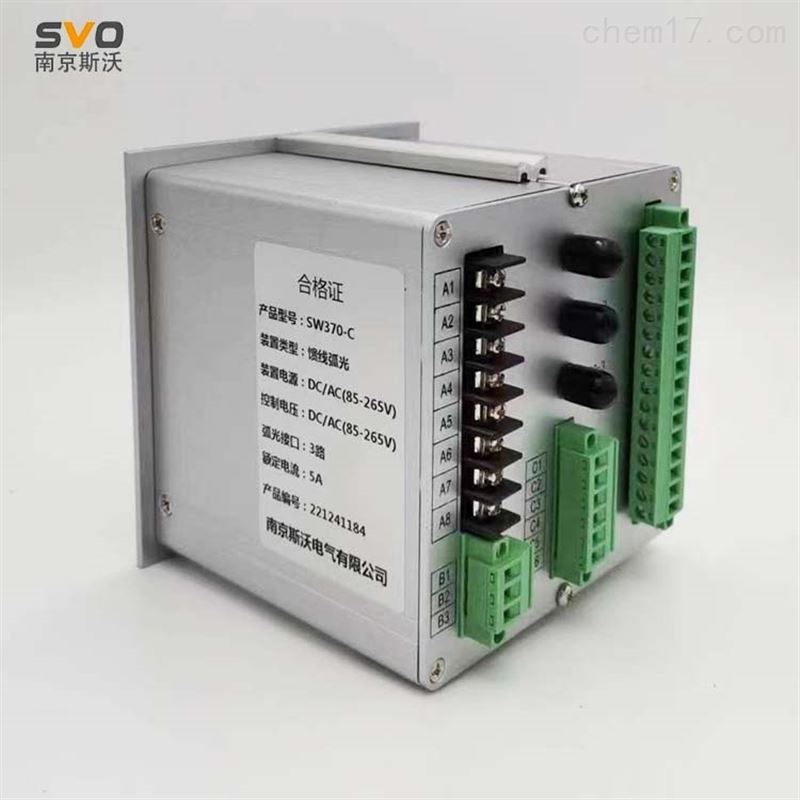

馈线弧光保护装置SRY-HB-K

南京斯沃189厂5244家6334直供变电站馈线弧光保护装置SRY-HB-K！

一、SRY-HB-K概述

馈线弧光保护装置SRY-HB-KBQ7M-L4全汉化液晶显示，人机界面清晰易懂，操作整定极为方便；完整的异常记录、事件记录、操作记录，所有信息掉电保持；配备RS485通信接口，并集成了MODBUS标准通信规约； 外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺，使产品具有很高的电气性能；具有完整的断路器操作回路。

装置适用在弧光火灾发生机率比较多的商业建筑、工厂、学校、宾馆、住宅、大型库房及游乐场所等线路复杂的场所中。

二、SRY-HB-K产品选型

三、SRY-HB-K装置调试

本装置及其所组屏柜都在厂内经严格调试，出厂时装置及其屏柜都是完好的，接线是正确的。故本装置的调试仅检查运输安装时是否有损坏和屏柜向外的接线是否正确。考虑到本装置具有完善的软硬件自检功能，可以将故障部位准确定位到插件甚至芯片，本装置的交流采样回路无可调节元件，且具有良好的抗振动性能和温度特性，其精度由出厂调试保证。故可着重检查装置的状态量输入（光耦部分）、交流输入部分、跳合闸输出回路及信号回路（继电器接点部分）部分。以下的调试步骤虽然是针对装置，但最好以屏柜为对象进行，即检测时包括屏内接线。

（1）装置通电前检查

本装置具有较好的制造工艺，无可调节器件，且大量采用大规模集成电路，为保证装置的可靠性，一般调试情况下，请不要拔出装置的插件，在做绝缘检查时也不需要。

通电前检查装置外观应完好，应无损坏，端子无松脱，装置参数与要求一致。特别是电源电压、TA额定电流、跳闸额定电流及合闸额定电流等。

（2）绝缘检查

各插件各端子并联（通信端子不做绝缘试验），用500V摇表按插件分别对地摇绝缘，绝缘电阻应大于100MΩ。

（3）上电检查

按照预先要求设置好装置地址，特别在综自系统尤其要注意，操作方法见前所述。

按定值清单输入各组定值到相应的定值区，然后把定值区切换成运行定值区。

（4）采样精度检查

本装置采样精度无需调节，采样误差应不大于2%。一般情况下，可用微机保护测试仪定性校验。严格要求时，可调整装置各通道系数，使其与准确值一致，同时检验各模拟量通道的相位应正确。

四、电弧光的危害

开关柜内的发生短路弧光的功率可高达100MW，电弧燃烧所产生的能量与电弧的燃烧时间及短路电流变化值呈指数倍增长，燃烧产生的高温、高压将会逐步摧毁元器件、铜排以及成列的开关柜，高明亮的弧光和有毒气体对人体也有巨大的伤害。要保证设备不受结构性损伤，必须尽量缩短切除时间。

五、南京斯沃全系列产品

	※ 多功能数显仪表 ※ 谐波多功能表 ※ 带漏电监测多功能表 ※ 电能质量分析仪		※ 多功能电气火灾监控探测器 ※ 模拟式电气火灾监控探测器 ※ 电气火灾监控设备
	※ 单相电流/电压信号传感器 ※ 三相电流/电压信号传感器 ※ 消防设备电源监控设备		※ 单相导轨式电能表 ※ 三相导轨式电能表 ※ 付费率导轨式电能表 ※ 插卡式导轨式电能表
	※ 分体式电动机保护控制器 ※ 1体式电动机保护控制器		※ 数显开关柜智能操控装置 ※ 液晶开关柜智能操控装置 ※ 开关状态显示器

六、电弧光保护系统，主要应用于以下场合：

1）电力变电站

2）火电厂电气段开关柜母线室及馈线柜

3）风电场升压站集电线路开关柜

4）箱式变电站

5）铝镁行业大型直流整流柜
